Tipos de cables para Audio y Video
Tipos de cables para conexiones Audio/Video
Los cables mas comunes dentro del ambito de conexionado de Audio/Video.Euroconector
El conector SCART o Euroconector es la conexion mas utilizada en sistemas audiovisuales domesticos. Un conector SCART cuenta con 21 patillas que se corresponden en cada punta. Un conector SCART puede transportar tanto señales de video como sonido. Son conectores bidireccionales, es decir, reciben y envian informacion.
Video por Componentes
El cable de video por componentes dispone de tres cables RCAs, suele ser uno de color Rojo, otro de color Verde y otro de color Azul.
Los tres cables son imprescindibles para poder funcionar, dado que la
falta de uno de ellos en sus versiones analogicas faltaria un color, y
en las digitales no se veria nada.
Este
tipo de cable acepta señales tanto analogicas como digitales
dependiendo de los aparatos que esten conectados, pero las resoluciones
que puede mostrar son muy distintas. Este tipo de cable puede llegar a
alcanzar resoluciones hasta 1080i.
Este cable es recomendable para ser utilizado en todos aquellos aparatos que dispongan de Video por Componentes, dado que generalmente acepta señales progresivas.
Este cable es recomendable para ser utilizado en todos aquellos aparatos que dispongan de Video por Componentes, dado que generalmente acepta señales progresivas.
DVI
El cable DVI ( Digital Video Interface
) aparecio en los paneles digitales para pantallas de cristal liquido
como TFTs de alta gama, para soportar resoluciones altas y señal de la
imagen de forma digital en vez de analogica. El conector DVI dispone de cuatro versiones, el DVI-A, DVI-D, DVI-I y DVI-DL.
El DVI-I
acepta las señales DVI-A (analogica) y DVI-D (Digital), el cual elige
de forma completamente automatica el modo digital o analogico, en
funcion de los aparatos conectados.
HDMI
El cable mas avanzado para audio y video en formato digital. HDMI (High Definition Multimedia Interface) es un cable creado por Panasonic, Hitachi, Toshiba, Thomson Philips y Sony, entre otras.
Las vesrsiones de este cable son, HDMI 1.0, 1.1, 1.2 y 1.3. El cable HDMI,
es compatible hacia atras con las anteriores versiones. La versión no
cambia en el cable, si no que cambia en los dispositivos que lo
utilizan. El cable HDMI es un cable que, a parte de transportar audio y video digitalmente, tambien puede transportar informacion encriptada y datos de control de dispositivos.
Super-Video
Casi
todos los lectores tienen salidas Super-video. El Super-video se ve
mucho mejor que el video compuesto, y solo ligeramente peor que el video
compuesto.
Video Compuesto
Conexion RCA estandar, el conector es usualmente amarillo y podria estar etiquetado como video, CVBS, compuesto o banda base.
RF Video
La salida de video por RF ( Radio Frecuencia ) para televisores con unicamente conexion de antena. El audio va en la señal RF, pero es unicamente mono, incluso en Tv estereo.
Salida Audio Digital
Puede ser optica o coaxial, esta salida puede llevar Dolby Digital (AC-3), audio MPEG-2, audio PCM (incluyendo audio PCM desde CDs), DTS. Para Dolby Digital AC-3, DTS o MPEG-2,
se requiere un descodificador apropiado en el receptor o un procesador
de audio separado. Para PCM, se requiere un receptor con DAC ( Digital Analogico Conversor ) incorporado o un DAC externo. Los discos DTS ( Digital Teatro Surround ) requieren un lector con la salida "DTS Digital Out", sin embargo todos los lectores DVD pueden leer CDs DTS si un descodificador DTS se conecta a la salida digital PCM ( Pulse Code Modulacion ).

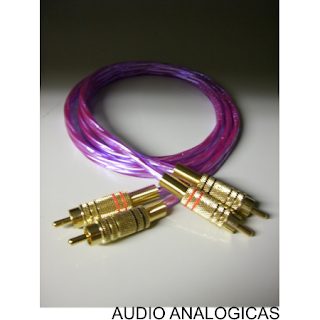

Salidas Audio Analogicas
Utiliza la conexion de cables RCA .
Son dos conectores RCA para salida estereo. Cualquier disco con Dolby Digital o MPEG-2 audio automaticamente sera decodificado y downmixed para tener una salida Dolby Surround para conectar a un equipo normal estereo o Dolby Surroun/Pro Logic.
Conecta dos cables de audio entre el lector y el receptor, amplificador
o TV. Los conectores podrian estar etiquetados como audio o
derecha/izquierda, la izquierda es generalmente blanco y la derecha es
generalmente rojo.
Cables y Espigas ( plugs)
CABLES
También se les llama conductores, porque están hechos con materiales metálicos que permiten el paso de la corriente a través de ellos.Recordemos que los sonidos, al entrar a un equipo, dejan de ser vibraciones sonoras y se convierten en tensiones eléctricas analógicas o digitales. Por lo tanto, por los cables no van sonidos, sino audio, es decir, sonidos transformados en electricidad.
1. Cable simple
Para que fluya electricidad tiene que haber una diferencia de cargas entre dos puntos. Es por este motivo que un cable para audio se compone siempre de dos conductores. Uno de ellos se conoce como vivo y el otro como masa o tierra. El vivo es el que lleva la señal, podría decirse que es el positivo. Y la masa sirve como punto cero o negativo. La tierra tiene, además, otra función que es servir de apantallamiento para los ruidos, no permitiendo que lleguen al vivo. Este sería un cable simple de audio que nos sirve para llevar una señal mono.
Cable simple utilizado para algunas conexiones de micrófonos
También
usamos este cable simple para la conexión de altavoces en equipos de
sonido, aunque son más gruesos para impedir pérdidas de señal. Suelen ir
identificados con diferentes colores, negro y rojo, generalmente.
Cable para altavoces
2. Cable doble de audio
Es la unión de dos cables simples pero, en realidad, tendremos 4 conductores, ya que cada cable simple tiene su vivo y su masa. Sirve para conexiones estéreo. Usamos un cable para la señal del canal derecho (rojo) y el otro para el izquierdo (blanco).
Cable doble usado para conectar equipos estéreo como lectoras de Compact Disc
Hay cables que vienen en la misma funda y traen dos vivos que comparten una sola masa o tierra. Es el que te venden cuando pides un cable para micrófono. Se podría usar también para un cable estéreo, dividiendo la masa para ambas señales, pero su principal uso será para conexiones balanceadas, de las que hablaremos más adelante.
Cable de micrófono balanceado
No se usa para audio de baja frecuencia, es decir, para conectar equipos como el CD, la computadora… Su misión es llevar las señales de alta frecuencia desde el transmisor a la antena. Los hay de varios tamaños y grosores dependiendo de la potencia que manejemos. Los coaxiales son muy usados para conectar antenas de TV y servicios de televisión por cable. Pero recuerda que el coaxial de video tiene una impedancia de 75 Ω, mientras que el de audio es de 50Ω.(1) Conector coaxial básico
¿CABLES MONO O ESTÉREO?
No hay cables mono ni cables estéreo. Lo que hay son conexiones de ambos tipos. Y para cada tipo de conexión usamos cables diferentes.
¿CABLES GRUESOS O DELGADOS? ¿LARGOS O CORTOS?
Dicen que la virtud está en el medio. Con los cables sucede lo mismo. Ni muy largos, ni muy cortos. Cuanto más largos, mayor pérdida de señal. Y si son demasiado cortos, al intentar mover un equipo, ya no alcanza. El grosor también hay que cuidarlo. Los cables para potencias altas necesitan cables más gruesos.
¿CABLES DE QUÉ MATERIAL?
Cuanto mayor sea el nivel de conductividad del conductor, mejor transmitirá el audio. La mayoría de cables son de cobre, pero cuanto más pura sea la aleación de este material, mayor conductividad y precio tendrá. En algunos lugares usan el llamado “cable oxigenado” que, realmente, es un cable libre de oxígeno entre el conductor y la funda plástica, lo que evita la oxidación del cobre. Dura más y la señal circula en mejores condiciones.
No hay cables mono ni cables estéreo. Lo que hay son conexiones de ambos tipos. Y para cada tipo de conexión usamos cables diferentes.
¿CABLES GRUESOS O DELGADOS? ¿LARGOS O CORTOS?
Dicen que la virtud está en el medio. Con los cables sucede lo mismo. Ni muy largos, ni muy cortos. Cuanto más largos, mayor pérdida de señal. Y si son demasiado cortos, al intentar mover un equipo, ya no alcanza. El grosor también hay que cuidarlo. Los cables para potencias altas necesitan cables más gruesos.
¿CABLES DE QUÉ MATERIAL?
Cuanto mayor sea el nivel de conductividad del conductor, mejor transmitirá el audio. La mayoría de cables son de cobre, pero cuanto más pura sea la aleación de este material, mayor conductividad y precio tendrá. En algunos lugares usan el llamado “cable oxigenado” que, realmente, es un cable libre de oxígeno entre el conductor y la funda plástica, lo que evita la oxidación del cobre. Dura más y la señal circula en mejores condiciones.
CONECTORES (2)
Al igual que las especies animales, los conectores también están
divididos por sexo. Los hay machos y hembras. Y es muy fácil
distinguirlos. Los que veas que tienen un pin o punta saliente son machos. Los conectores hembra tienen un hueco donde insertar los machos.Además de por su “sexo”, podemos clasificar a los conectores como:
Aéreos: Son la mayoría. No están fijos en ningún equipo, sino que “vuelan” junto al cable.
Chasis: Sirven para adosar en un equipo de audio. Los encontramos anclados a la consola o a la salida de los micrófonos.
1. XLR (3)
Es el más usado en audio profesional y para la conexión de micrófonos. Ya veremos que, aunque tiene tres pines, se usa principalmente para conexiones mono. Aunque no es muy normal, también puedes encontrar XLR con más pines, 5, 8… Este conector cuenta con unas ranuras que sirven de guías para evitar cualquier error en la conexión.
Para identificar qué “patita” se suelda con cada cable, nos fijamos en el número que tienen en la parte trasera. Dependiendo del tipo de conexión que hagamos, o el idioma que usemos, puedes encontrar diferentes nombres para cada una de ellas.
Pin 1 |
Malla |
GND |
Masa |
Pin 2 |
Vivo o Señal Positivo |
Hot / Caliente |
Fase |
Pin 3 |
Negativo |
Cold / Frío |
Contrafase |
Conectores Neutrik XLR hembra y macho.
Se pueden encontrar con uno o dos anillos en la punta separados por aros de plástico aislante negro. El primero lo podremos usar para conexiones mono (TS) y el segundo para estéreo o balanceadas (TRS).
Miniplug TRS (Tip-Ring-Sleeve)
Conectores Neutrik Plugs TS, TRS y Mini TRS acodado.
Los hay en versión mini (un octavo de pulgada) y en grande, que son
de un cuarto de pulgada. Hay otro, todavía más mini, que se usa para
conexiones de audífonos a teléfonos móviles.
3. RCA
Muy usado en los equipos domésticos de audio para conectar el DVD a la TV, o el CD al componente… Suele ir siempre en pareja ya que se emplea para transportar señales estéreo.
4. Speakon A simple vista se asemeja a un XLR. Son conectores de uso profesional para llevar señales del amplificador al altavoz. Tiene un seguro que impide salirse de la conexión si sufren un fuerte tirón.
5. Adaptadores
En el día a día de una radio, no todo está previsto. No sería la primera vez que llegamos a la rueda de prensa y queremos conectar nuestra grabadora a la consola, pero llevamos un RCA y resulta que ésta tiene un Plug. Para no tener que regresar corriendo a la radio, es conveniente cargar siempre un juego de adaptadores. No pesan ni estorban tanto como un cable y te salvarán de apuros. Tienes de todo tipo. Para pasar de Plug a RCA, de Plug grande a mini-Plug…
Adaptadores Neutrik de XLR hembra a RCA hembra y a Plug macho.
CONEXIONES
Ponen en comunicación a un equipo con otro. Para realizarlas usamos
los cables y conectores. Explicaremos ahora las conexiones en base a
casos prácticos que seguro encuentras todos los días en tu emisora.1. CONEXIONES ESTÉREO
La Salida de la computadora a una consola
El conector de salida de una tarjeta de audio estándar de una computadora es un miniplug. Y en el otro extremo, dependiendo de la consola, tendremos entradas RCA o Plug. Necesitaremos, entonces, un cable paralelo de audio doble para conexiones estéreo.
De un lado, conectamos un miniplug estéreo. Hay que tener mucho tino para soldar este tipo de conectores porque son bastante pequeños. Unimos las masas de los dos cables a la del conector, que corresponde al terminal más largo. Hay otras dos patitas. A la más pequeña, que es la punta del miniplug,conectamos el cable blanco (o negro) que lleva el audio del canal izquierdo. A la otra, correspondiente al anillo central, soldamos el cable rojo correspondiente al canal derecho.
Del otro extremo, si tenemos dos RCA, soldaremos el conector rojo (canal derecho) con el cable del mismo color, y el otro conector con el cable del otro color (canal izquierdo), y cada uno de los cables de tierra con sus conectores respectivos.
En caso de tener dos conectores Plug TS (los que no tienen anillo central separado por dos líneas de plástico negras) procedemos de la misma forma. Pero, a veces, no tenemos tiempo de ir a la tienda para comprar un Plug o Jack TS y sólo tenemos TRS, con anillo central. En este caso, lo que hacemos es puentear, es decir, soldar un cablecito que conecte la parte de masa del conector (sleeve) con el anillo central (ring), la más larga de las dos patitas centrales). Habremos convertido un Jack TRS en uno TS.
Salida de una casetera o CD a una consola
Por lo general, es un cable con 4 RCA, dos en cada punta. Siempre debes guardar la simetría del color, y así no te perderás. En caso de que la consola tenga entradas Plug, procedemos igual que en el ejemplo anterior.
2. CONEXIONES BALANCEADAS
Éstas se suelen usar para micrófonos y algunas otras conexiones de sonido profesional. Requieren de cables que tengan, al menos, una malla y otros dos conductores de señal y conectores con tres patitas, es decir XLR o Plug TRS (con anillo central).
Conexiones balanceadas con XLR y plug TRS, como se puede observar cada uno de los tres cables está soldado en su correspondiente patita del conector.
Las señales balanceadas se llaman también equilibradas. Con ellas, evitamos zumbidos e interferencias que puedan entrar en el cable. Por eso, son líneas más estables y de mayor calidad. Recuerda que siempre, por el aire, hay miles de ondas electromagnéticas que podrían inducirse en nuestros cables. La solución es mandar la señal dos veces. Así es como funcionan estas conexiones. En caso que una señal sea afectada por el ruido siempre tendremos el “respaldo” del otro cable.(4)
Por cada uno de los terminales se envía la misma señal pero con diferencia de fase.
3. CONEXIONES MONO
Son conexiones que transportan una sola señal, un canal, por ejemplo, un micrófono mono. La conexión mono es independiente del número de cables. Podemos usar tres para una conexión balanceada, pero seguirá siendo de tipo monofónico, ya que lleva un solo sonido por ese canal. Por eso, decimos que no hay cables o conectores mono o estéreo, sino conexiones de ambos tipos. Tener un conector Plug TRS no garantiza que sea una señal estéreo. Si lo vemos en un micrófono, de seguro será una señal mono balanceada.
Como norma general, podríamos decir que siempre que tengamos en alguno de los dos extremos dos cables con sus respectivos conectores, es una señal estéreo. Aunque siempre hay excepciones, como la conexión de los audífonos. Es un solo conector miniplug, pero lleva una señal estéreo repartida en la punta (tip-canal izquierdo) y en el anillo (ring-canal derecho).(5)
Recuerda que si quieres hacer conexiones mono con conectores de tres pines como el XLR deberás unir en los dos extremos del cable los pines 1 y 3 del conector con la masa o malla. Y el vivo irá conectado al pin 2. Lo mismo si tenemos un Plug TRS hay que puentear internamente el anillo (Ring) con la malla (Sleeve).(6)
PATCH PANEL
En las películas antiguas era común ver imágenes de telefonistas que conectaban unos cables cortos de un lugar a otro para que la gente pudiera comunicarse. Eran las primeras centralitas telefónicas. Todos los cables de teléfono de la ciudad estaban conectados a esa gran central, y la telefonista unía las conexiones de las personas que se llamaban. Ahora, esa conmutación o interconexión se hace de forma automática.
Algo similar habrás visto en los estudios de radio. Pero no tiene nada que ver con el teléfono. Sirve para facilitar las interconexiones entre equipos y se llaman paneles de conexión o Patch Panels. Son cajas con varias entradas Plug en su panel principal y conexiones en la parte posterior.
Patch Panel de
Por ejemplo, la salida de la consola la llevamos a una de estas conexiones y la entrada del transmisor a otra. En la parte delantera, hacemos la conexión con dos latiguillos. Pero si por cualquier motivo quieres llevar la salida de la móvil al transmisor, cambias el latiguillo y listo. Estos puentes permiten jugar con las entradas y salidas de todos los equipos de un estudio.
Componentes SMD
En la primera de estas resistencias el valor es de 1.200 ohmios (1K2, 12 seguido de dos ceros), en la segunda de 1,6 ohmios (La R indica la coma que separa las cifras decimales) y en la tercera de 0,22 ohmios.
A continuación se puede ver un condensador de tántalo KEMET.
En el dibujo siguiente el condensador tiene un valor de 22.000.000 picofaradios (Las dos primeras cifras indican el valor y la tercera el número de ceros que se les han de añadir). Soporta un voltaje de 20 voltios y ha estado fabricado en la semana 42 de 2005. La banda oscura superior indica el terminal positivo.
Convertidor de voltaje DC-DC MAX 1626. Admite hasta 16,5 voltios de entrada (V+) y consigue 5 y 3,3 voltios de salida (OUT). La potencia de salida es de 12,5 W.
Transistor de potencia MOSFET F7416. Se fabricó en la semana 12 de 2003.
Diodo rectificador Schottky de gran potencia 2BL4. La banda marcada indica el cátodo. Puede soportar 2 amperios y 40 voltios.
A continuación se puede ver un esquema de la rotulación de los condensadores AVX.
El voltaje está indicado mediante una letra que se corresponde con los siguientes voltajes: F 2 voltios, G 4 voltios, J 6,3 voltios, A 10 voltios, C 16 voltios, D 20 voltios, E 25 voltios, V 35 voltios y T 50 voltios.
El año de fabricación también esta indicado con una letra de la siguiente forma: 1999 L, 2000 M, 2001 N y 2002 P.
Como ejemplo de rotulación en condensador electrolítico se puede tomar el siguiente:
domingo, 20 de enero de 2013
Capacitores SMD
Los capacitores SMD son usados en
cantidades tan grandes como los resistores, es el componente más empleado
después de estos. Existen diferentes tipos de capacitores, de cerámicos, de
tantalio, los electrolíticos, etc .
Capacitores Cerámicos SMD
La mayoría de los capacitores que son
usados y fabricados en SMD son los cerámicos. Normalmente pueden
encontrarse encapsulados similares a los
resistores.
- 1812 – 4.6 mm x 3.0 mm (0.18″ x 0.12″)
- 1206 – 3.0 mm x 1.5 mm (0.12″ x 0.06″)
- 0805 – 2.0 mm x 1.3 mm (0.08″ x 0.05″)
- 0603 – 1.5 mm x 0.8 mm (0.06″ x 0.03″)
- 0402 – 1.0 mm x 0.5 mm (0.04″ x 0.02″)
- 0201 – 0.6 mm x 0.3 mm (0.02″ x 0.01″)
Estructura: Los capacitores
SMD consisten en un bloque rectangular de cerámica dieléctrica en el
cual se intercalan una serie de electrodos de metales preciosos. Esta
estructura permite obtener altos valores de capacitancia por unidad de volumen,
los electrodos internos se encuentran conectados a los terminales laterales.
Manufactura: El material crudo
dieléctrico es finamente molido y cuidadosamente mezclado. Luego es calentado a
temperatura entre los 1100 y 1300 °C para alcanzar la composición química
requerida. La masa resultante se vuelve a moler y se agregan materiales
adicionales para alcanzar las propiedades eléctricas necesarias.
La siguiente etapa del proceso consiste en
mezclar el material finamente molido con un aditivo solvente y vinculante, esto
permite obtener hojas finas mediante laminado.
Capacitores de Tantalio SMD
Los capacitores de tantalio son
ampliamente usados para proveer valores de capacitancia mayores a aquellos que
pueden obtener en los capacitores cerámicos. Como resultado de diferentes
formas de construcción y requerimientos los encapsulados son distintos. Los siguientes vienen
especificados en las normas de la EIA
- Tamaño A 3.2 mm x 1.6 mm x 1.6 mm (EIA 3216-18)
- Tamaño B 3.5 mm x 2.8 mm x 1.9 mm (EIA 3528-21)
- Tamaño C 6.0 mm x 3.2 mm x 2.2 mm (EIA 6032-28)
- Tamaño D 7.3 mm x 4.3 mm x 2.4 mm (EIA 7343-31)
- Tamaño E 7.3 mm x 4.3 mm x 4.1 mm (EIA 7343-43)
Capacitores Electroliticos SMD
Los capacitores electrolíticos
son cada vez más usados en los diseños SMD. Sus muy altos valores de
capacitancia combinado con su bajo costo los hace particularmente útiles en
diferentes áreas.
A menudo tienen en su parte superior marcado el valor de capacidad y
tensión de trabajo.
Se usan dos métodos básicos, uno consiste
en incluir su valor de capacidad en microfaradios (mF), y el otro emplea un
código. Si estamos en presencia del primer método un código de 33 6V
indicaría un capacitor de 33 mF con una tensión de
trabajo de 6 voltios.
El sistema de codificación alternativo
emplea letras seguidos de tres dígitos, la letra indica el nivel de tensión
como se encuentra definido en la siguiente tabla, los dígitos expresan el valor
de capacidad en picofaradios, al igual que en el resto de los sistemas de
codificación con dígitos, los dos primeros números dan las cifras
significativas y el tercero es el multiplicador. Por Ej: G106 nos indica que el
capacitor trabaja a 4 voltios y su capacidad es de 10mF (10 x 10^6
picofaradios)
